一恒

服务热线:021-58201756
17621554455

他们都在找: 一恒BPHJS-250A高低温(交变 上海一恒GHP-9080隔水式恒温 SX2-2.5-10NP程控箱式电阻炉
当前位置主页 > 新闻动态 > 行业动态 >

性脱硫建筑石膏及其性能研究分析!!

返回列表 来源:未知 发布日期:2019-09-29 10:10【

0 引言

脱硫石膏,是由大型燃煤设施采用石灰湿法脱 硫产生的,因此,脱硫石膏又称之为排烟石膏、硫石 膏、FGD 石膏。 2010 年全国 FGD 石膏的总产量已 达 52.3 Mt,相当于美国 FGD 石膏年产量的 3 倍以 上,居全球第一。 随着我国环保要求的提高,近年来 脱硫机组容量大量增加,脱硫石膏已成为继粉煤灰 后第二大固体废物,若不能综合利用将会占用大量 的土地污染环境。 我国天然石膏储量丰富,加之湿式石灰石-石膏 法烟气脱硫技术在我国起步较晚,对脱硫石膏的利 用价值和市场需求认识不够,脱硫石膏性能、加工 工艺、资源化途径等都没有系统科学的研究。 大部 分脱硫石膏都是采用抛弃法处理,这不仅污染了环 境,还占用了大量的土地,不能使其变废为宝。 近几 年,随着脱硫技术的成熟和政府等职能部门对环保 要求的提高,脱硫石膏已渐渐走入相关石膏企业的 视野,目前国内已有相关针对利用脱硫石膏生产石 膏制品的生产线,脱硫石膏的利用蕴藏着巨大的商 机。 由于天然石膏是几百万年长期形成的,而脱硫 石膏却是在很短的时间内通过化学反应形成,所以 脱硫石膏在杂质含量、含水率、粒径级配等方面与 天然石膏还是有所差别。 此外,对于电厂来说,销售 或深加工脱硫石膏相对于主业“发电”,利润实在太 低。 因此电厂对于处理脱硫石膏并无兴趣,一般只 想简单处理了事,加大了脱硫石膏的应用难度。 我国主要在两个方面加快了对脱硫石膏应用 的技术研究:①继续开拓以脱硫石膏为原料的应用 领域,在水泥行业、建筑石膏等方面的市场利用价 值;②研制针对脱硫石膏煅烧成建筑石膏粉的设 备和工艺上,现有的设备不能完全满足脱硫石膏加 工工艺的要求。 我国燃煤电厂排放的脱硫石膏主要 用做水泥缓凝剂,同时在建筑石膏、粉刷石膏、胶凝 材料方面也得到应用,但都未得到规模化生产。石膏中的主要成分为硫酸钙,由于硫酸钙微溶 于水,因此,当石膏遇水后,石膏内部结构中的硫酸 钙缓慢溶于水中破坏了石膏内部结构。 石膏建材的 耐水性能通常较差,主要表现为经过水泡的石膏材 料强度明显下降。 改善石膏耐水性能的手段有多 种,如通过添加憎水物质,减少水对石膏材料的接 触,通过化学手段提高石膏材料的密实性,阻碍水 进入石膏内部等。 在石膏中添加矿粉,利用氢氧化钠激发矿粉的 活性促使矿粉迅速水化形成水化硅酸钙不但可以 提高石膏的密实性能提高其耐水性还能对石膏的 结构起到支撑作用改善其力学性能。

1 原材料与试验方法

1.1 试验设备及原料

所用主要设备有,水泥胶砂抗折抗压试验机(无 锡建仪仪器机械有限公司 TYE-200B)、电子天平(上 海浦春计量仪器有限公司 JE2002)、 电热鼓风干燥 箱 (上海迅博医疗生物仪器股份有限公司 GZX9030MBE)。 所用原材料为,煅烧后的脱硫石膏粉(孟姚电 厂):脱硫石膏经 180 ℃煅烧后其主要成分为 β 型半 水石膏,初凝时间 17 min,终凝时间 24 min。 矿粉 (山西晋城 S95)、水玻璃、氢氧化钠(天津光复 分析 纯)。

1.2 试验方法

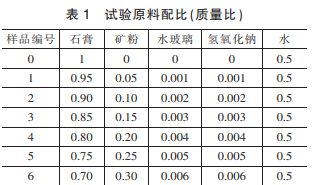

试件的配比:向石膏中加入不同量的矿粉、水、 水玻璃、氢氧化钠。 使水的质量占矿粉和石膏总质 量的 50%,水玻璃和氢氧化钠用量均为矿粉质量的 2%。 在此基础上调整矿粉同石膏的质量比分别为 0.05、0.10、0.15、0.20、0.25、0.30。 此外,制备空白组 试件,空白组石膏和水的比例为 1∶0.5。 具体配比如表1。 试件的制备与养护:按照 GB/T 17671—1999 标 准进行搅拌与成型,在相对湿度为 50%~60%,温度为 18 ℃~22 ℃的条件下静置 24 h 后脱模并覆膜养 护,覆膜养护温度为 38 ℃~42 ℃,在该条件下养护 至 28 d 后放入鼓风干燥箱中,在 38 ℃~42 ℃的条件 烘至恒重,然后按照标准 GB/T 17671—1999 测试的 方法测试其抗折、抗压强度。 此外,对所制备的试件 进行泡水处理,泡水时间 24 h,用于测试其耐水性能。


2 结果与讨论

从图 1 中可看出随着矿粉掺量的不断增加,石 膏的抗压强度增幅明显,当矿粉用量占胶凝材料总 用量的 30%时,改性石膏的抗压强度达 30.2 MPa,较 未添加矿粉的空白组试件强度高约一倍。 是由于矿 粉在水玻璃和氢氧化钠的激发下,矿粉不断水化形 成水化硅酸钙,提高了石膏材料的密实性,提供支 撑作用,从而提高了改性石膏的抗压强度。从图 2 中可看出随着矿粉掺量的不断增加,石 膏的抗折强度增幅明显,当矿粉用量占胶凝材料总 用量的 30%时,改性石膏的抗折强度达 7.71 MPa,较 未添加矿粉的空白组试件强度高约 50%。 这是由于 矿粉在水玻璃和氢氧化钠的激发下,矿粉不断水化 形成水化硅酸钙,提高了石膏材料的密实性,提供 支撑作用,从而提高了改性石膏的抗折强度。


3 总结与结论

从上述试验中不难发现,矿粉加入脱硫建筑石 膏中大幅提高了其抗压强度,抗折强度也有一定提 高,但抗压强度增幅远高于抗折强度。 这意味着随 着矿粉的大量添加,改性石膏材料的压折比增加,材料显脆性。 同时,矿粉的加入也大幅提高了石膏材料的耐水性能,脱硫石膏的耐水系数从 0.31 增长至 0.66。
